נקז לגגות (ומרפסות) "4/"4 פלנג' יציאה אנכית (דגם 831002)

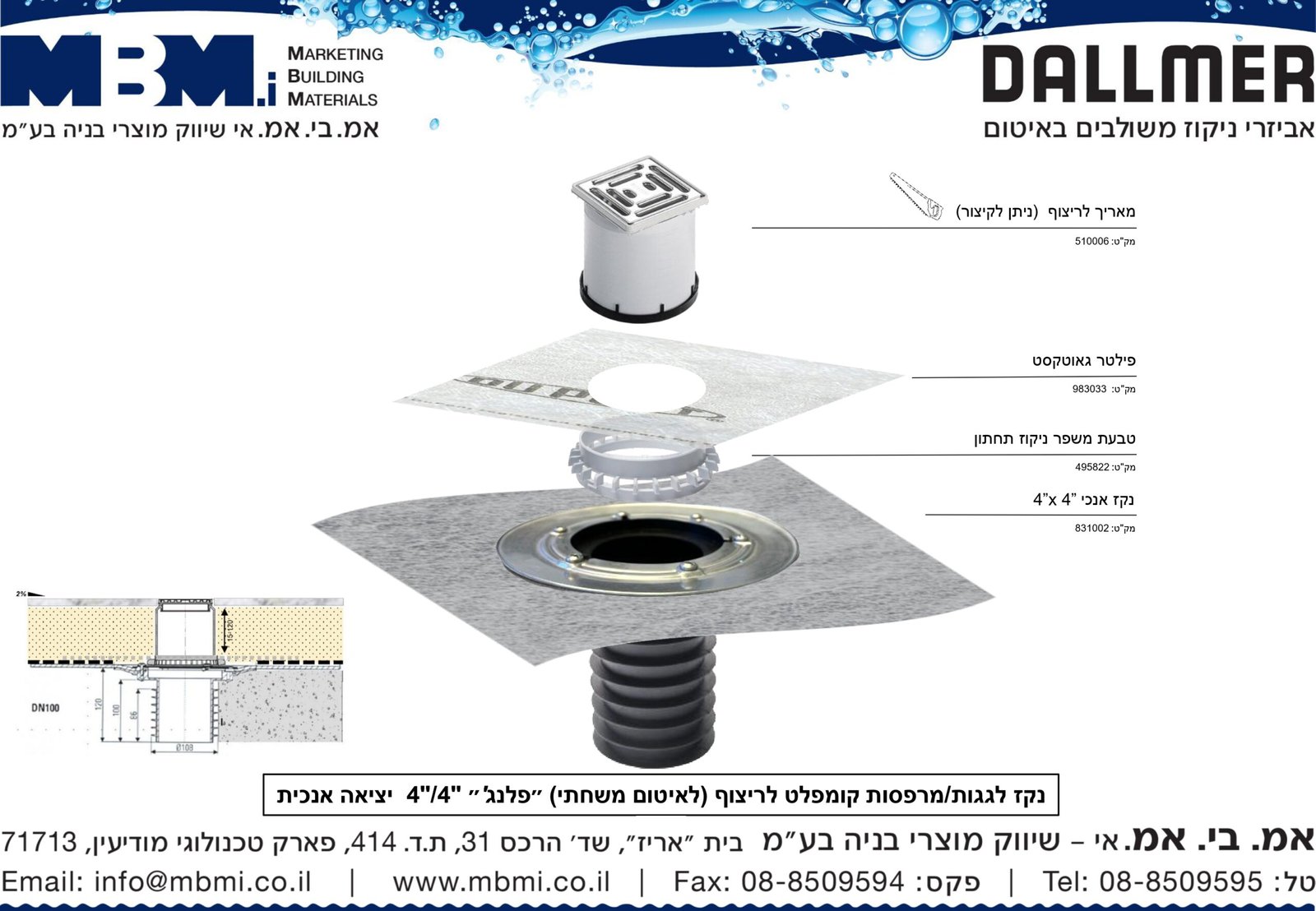

נקז לגגות (ומרפסות) פלנג' 4"/4" – יציאה אנכית גוף בלבד + טבעת פלב"מ, מוצא קצר – עם חיבור מהיר פנימי "רינו" דגם 84 (מתאים לאיטום ביריעות EPDM ,PVC, או JAEGER)

מס' קטלוגי 3-831002 "פלנג' (גוף בלבד)

(גוף בלבד) נקז לגגות / מרפסות פלנג' – יציאה אנכית    100 RENOVA DRAIN 84 FLANGE DN

  • קולטן מי גשם מיועד לגג או מרפסת ומתאים לאיטום עם יריעות איטום מ– EPDM (גומי) PVC או ,JAEGER יריעה מגומי תרמופלסטי גמיש עם כיסוי סיבים מיוחדים המאפשרת הדבקות מעולה של חומרי איטום צמנטים במריחה
    כדוגמת סיקה טופ 107  ,PCI , כרמית, טורוסיל,
    איזומט וכד',  או על בסיס ביטומנים משחתיים.
  • קוטר הקולטן: כניסה "4 (110 מ"מ) ויציאה אנכית "4 (100 מ"מ) באורך 100 מ"מ (ניתן לקיצור ע"פ הצורך)
  • כושר קליטה וניקוז: 276 ליטר בדקה לשטח ממוצע של עד כ-150 מ"ר, (בתנאי שמפלס המים על הנקז הוא בגובה 15 מ"מ).
  • גוף הקולטן: פוליפרופילן קשיח בתוספת יציקה של טבעות איטום בולטים וגמישים מגומי טרמופלסטי לאורך צינור המוצא, דבר היוצר אטימה מושלמת בהתחברות לתוך כל צינור בקוטר "4 ומונע רטיבות כתוצאה מאפקט המים החוזרים בצנרת.

סביב פתח הקולטן מותקנת טבעת נירוסטה המוברגת ע"י ברגי נירוסטה לתוך בתי הבורג בצלחת הפלנג'.

לטבעת זו מספר מטרות: טבעת זו משמשת כתופסן לאביזרים המשלימים בגמר כגון תושב משפר ניקוז תחתון, מאריך עליון לריצוף או ברדס מסורג UPP לעצירת פסולת וכן לקיבוע מכסה הגנה זמני מפלסטיק המונע כניסת פסולת בנין לפתח הנקז בשלבי הבניה הראשונים.

שים לב: פתח הקולטן תוכנן בקוטר 110 מ"מ כך שניתן יהיה לשלב בו כל ניפל מ-PVC וכד' בקוטר של 110 מ"מ וזאת לצורך הגבהה של אביזר המאריך לריצוף או לצורך ניקוז תחתון באדנית צמחיה (בשילוב עם תושב משפר ניקוז תחתון).

  • "פלנג' ":  צלחת עליונה מפוליפרופילן בקוטר 230 מ"מ. (בתוספת אופציה לברדס מסורג בולט או שטוח מפוליפרופילן עם עמידות גבוהה בפני קרני UV)  כולל פקק/מכסה זמני להגנה על פתח הקולטן בשלבי הבניה.
    בנוסף, טבעת הידוק וחיבור מפלב"ם + 6 ברגי פלב"ם ואטם גומי לצורך חיבור קולר איטום (ראו תמונה) מ– EPDM PVC, או .JAEGER  (קולרי האיטום האמורים אינם כלולים וניתנים לרכישה בנפרד על פי הצורך המתאים).
    כמו כן, ניתן להחליף את הברדס לאביזר עם גמר רשת פלב"ם ומשפר ניקוז תחתון במקרים בהם מתבקש גמר ריצוף עם ניקוז כפול!קולרי האיטום האמורים אינם כלולים וניתנים לרכישה בנפרד על פי הצורך והסוג.
  • שימו לב: עקב המיעוט בשימוש ביריעות מסוג  PVC ו EPDM –  המלאי הזמין עם קולר זה הוא מצומצם,  ויש להזמין מספיק זמן מראש.
    קולרי האיטום האמורים אינם כלולים וניתנים לרכישה בנפרד על פי הצורך והסוג.
    *הברדס בתמונות להמחשה בלבד

מתאים לתקן גרמני/אירופאי ותקן האיכות PA-I-3292, DIN-19599, EN-1253, ISO 9001

מפרטים להורדה :

DXF: 831002
