נקז למרפסות מרוצפות "2/"4 פלנג' (יציאה אופקית מק"ט 830029)

נקז לגגות (ומרפסות) פלנג' 2"/4" (מתאים לאיטום ביריעות EPDM ,PVC, או JAEGER)

מס' קטלוגי 3-830029 "פלנג' (גוף בלבד)

(גוף בלבד) נקז למרפסות מרוצפות – יציאה אופקית BALCONY DRAIN BODY DN 50

  • קולטן מי גשם, מיועד לניקוז מרפסות מרוצפות (או גגות), מסתורי כביסה ואדניות צמחייה.
  • קוטר הקולטן: כניסה "4 (110 מ"מ) ויציאה אופקית "2 (50 מ"מ) מתאים לחיבור לצינור עם ראש שקוע.
  • כושר קליטה וניקוז: 66 ליטר בדקה לשטח ממוצע של כ-35 מ"ר, (בתנאי שמפלס המים על הנקז הוא בגובה 15 מ"מ).
  • גוף הקולטן: פוליפרופילן קשיח.

           סביב פתח הקולטן מותקנת טבעת נירוסטה המוברגת ע"י ברגי נירוסטה לתוך בתי הבורג בצלחת הפלנג'.

           לטבעת זו מספר מטרות: טבעת זו משמשת כתופסן לאביזרים המשלימים בגמר כגון תושב משפר ניקוז תחתון, מאריך עליון לריצוף או ברדס מסורג UPP לעצירת פסולת וכן לקיבוע מכסה הגנה זמני מפלסטיק המונע כניסת פסולת בנין לפתח
הנקז בשלבי הבניה הראשונים.

           שים לב: פתח הקולטן תוכנן בקוטר 110 מ"מ כך שניתן יהיה לשלב בו כל ניפל מ-PVC וכד' בקוטר של 110 מ"מ וזאת לצורך הגבהה של אביזר המאריך לריצוף או לצורך ניקוז תחתון באדנית צמחיה (בשילוב עם תושב משפר ניקוז תחתון).

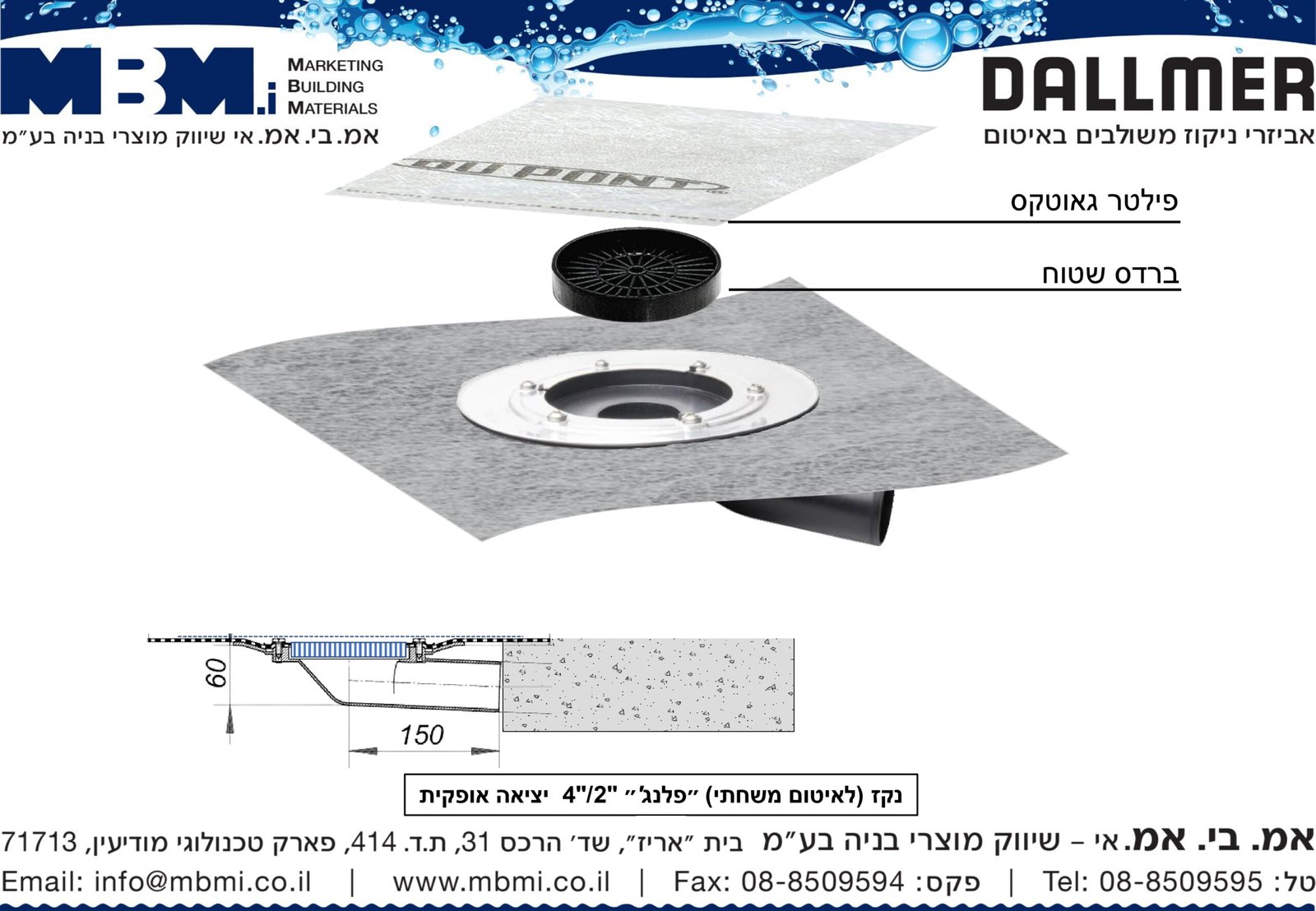

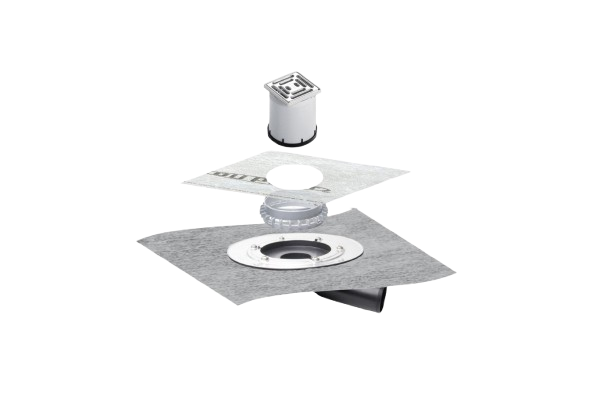

  • "פלנג' ":  צלחת עליונה מפוליפרופילן בקוטר 230 מ"מ. (בתוספת אופציה לברדס מסורג בולט או שטוח מפוליפרופילן עם עמידות גבוהה בפני קרני UV)  כולל פקק/מכסה זמני להגנה על פתח הקולטן בשלבי הבניה.
    בנוסף, טבעת הידוק וחיבור מפלב"ם + 6 ברגי פלב"ם ואטם גומי לצורך חיבור קולר איטום (ראו תמונה) מ– EPDM PVC, או .JAEGER  (קולרי האיטום האמורים אינם כלולים וניתנים לרכישה בנפרד על פי הצורך המתאים).
    כמו כן, ניתן להחליף את הברדס לאביזר עם גמר רשת פלב"ם ומשפר ניקוז תחתון במקרים בהם מתבקש גמר ריצוף עם ניקוז כפול!קולרי האיטום האמורים אינם כלולים וניתנים לרכישה בנפרד על פי הצורך והסוג.
  • שימו לב: עקב המיעוט בשימוש ביריעות מסוג  PVC ו EPDM –  המלאי הזמין עם קולר זה הוא מצומצם,  ויש להזמין מספיק זמן מראש.אביזרי הגמר על הנקז להמחשה בלבד !

מתאים לתקן גרמני/אירופאי ותקן האיכות PA-I-3292, DIN-19599, EN-1253, ISO 9001


מפרטים להורדה :

קובץ להורדה בעברית – PDF DOWNLOAD ⏬

PDF DOWNLOAD ⏬

DWG : 830029

DXF: 830029
