פתחי ביקורת "4 לרצפה ולקיר בגימור יוקרתי

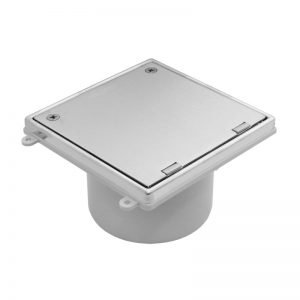

מק"ט: 4-510501 פתח ביקורת אנכי/אופקי

שקע תקע 150/150 מ"מ 100 DN

אביזר בעיצוב מיוחד המשמש כפתח ביקורת ברצפה או קיר. גוף המאריך מיוצר מ-PP בקוטר 110 מ"מ ובגובה 92 מ"מ, המסתיים בחלקו העליון במסגרת פלב"ם 150/150 מ"מ ובתוכה מכסה פלב"ם בעובי 5 מ"מ, הנפתח כדלת עם 2 צירים וניתן לנעילה עם 2 ברגי פלב"ם, בנוסף, מתחת למכסה, פקק בטחון עגול + ידית אחיזה/שליפה + אטם גומי (טבעת) למניעת דליפות מים ומניעת ריחות ביוב. אביזר זה מיועד לחיבור לצנרת "4 (110 מ"מ) עם ראש נקבה שקוע (שקע תקע).

בנוסף, ניתן להרכיבו על כל מחסום רצפה של DALLMER מסדרה 10-S, או נקז.

מפרטים להורדה :

PDF DOWNLOAD ⏬
DXF: 510501



מק"ט: 4-510518 פתח ביקורת אנכי/אופקי 150/150 מ"מ DN 100 SML

אביזר זהה למתואר ב מק"ט 4-510501 (למעלה), אולם אביזר זה מותאם לחיבור לצינור בקוטר 110 מ"מ ללא ראש נקבה שקוע.
אביזר זה מולבש וחובק את הצינור מבחוץ (ולא נכנס לתוך הצינור).
איטום החיבור בין השניים מתבצע בעזרת אטם גומי פנימי, עם טבעות בולטות, המונעת נזילת מים או פליטת אויר (שיטת SML).

במקרה של צורך בקיצור האביזר יש להקפיד לא לקצר את האטם הפנימי!

מפרטים להורדה :

PDF DOWNLOAD ⏬

DXF : 510518
