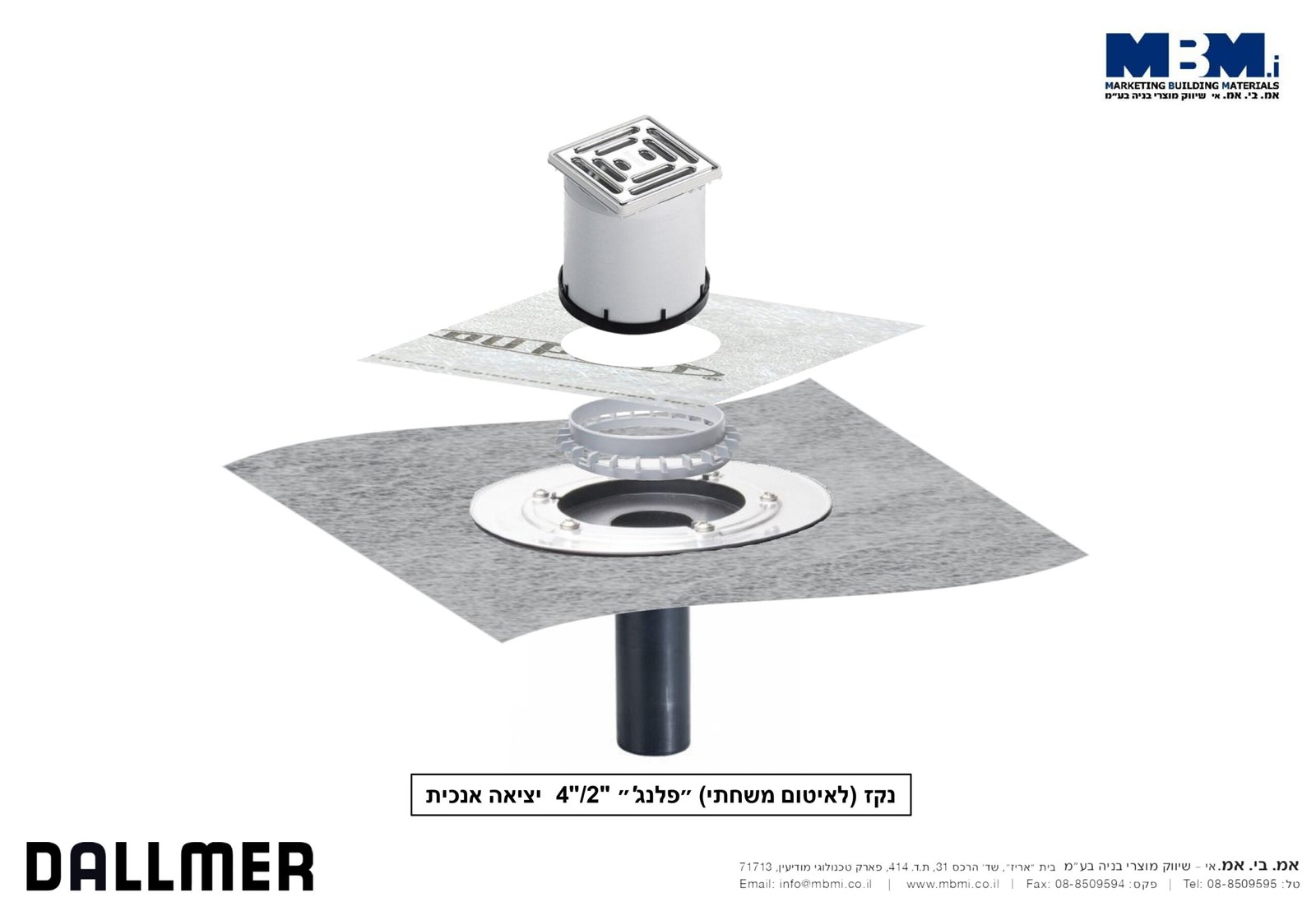

נקז למרפסות מרוצפות "2/"4 פלנג' (יציאה אנכית דגם 831026)

נקז למרפסות מרוצפות "2/"4 פלנג'

מק"ט 3-831026 "פלנג' " (גוף בלבד) נקז למרפסות מרוצפות – יציאה אנכית

BALCONY DRAIN BODY 84 FLANGE DN 50

דגם פלנג' (גוף בלבד) לשילוב עם קולרי איטום עבור חומרי איטום משחתיים ביטומנים / צמנטים PVC או EPDM

  • קולטן מי גשם, מיועד לניקוז מרפסות מרוצפות, מסתורי כביסה ואדניות צמחייה.
  • קוטר הקולטן: כניסה "4 (110 מ"מ) ויציאה אנכית "2 (50 מ"מ) ובאורך 200 מ"מ (ניתן לקיצור ע"פ הצורך). מתאים לחיבור לצינור עם ראש שקוע או מופה.
  • כושר קליטה וניקוז: 222 ליטר בדקה לשטח ממוצע של כ-80 מ"ר (בתנאי שמפלס המים על הנקז הוא בגובה 15 מ"מ).
  • גוף הקולטן: פוליפרופילן קשיח.

סביב פתח הקולטן מותקנת טבעת נירוסטה המחוברת ע"י ברגי נירוסטה המוברגים לתוך בתי בורג בצלחת הפלנג'.

לטבעת זו מספר מטרות:

טבעת זו משמשת כתופסן לאביזרים המשלימים בגמר כגון תושב משפר ניקוז תחתון, מאריך עליון לריצוף או ברדס מסורג UPP לעצירת פסולת וכן לקיבוע מכסה הגנה זמני מפלסטיק המונע כניסת פסולת בנין לפתח הנקז בשלבי הבניה הראשונים.

שים לב: פתח הקולטן תוכנן בקוטר 110 מ"מ כך שניתן יהיה לשלב בו כל ניפל מ-PVC וכד' בקוטר של 110 מ"מ וזאת לצורך הגבהה של אביזר המאריך לריצוף או לצורך ניקוז תחתון באדנית צמחיה (בשילוב עם תושב משפר ניקוז תחתון).



מתאים לתקן גרמני/אירופאי ותקן האיכות PA-I-3292, DIN-19599, EN-1253, ISO 9001

מפרטים להורדה :

PDF DOWNLOAD ⏬

DWG : 831026

DXF: 831026
