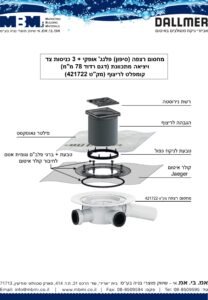

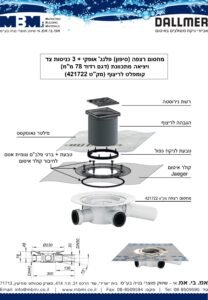

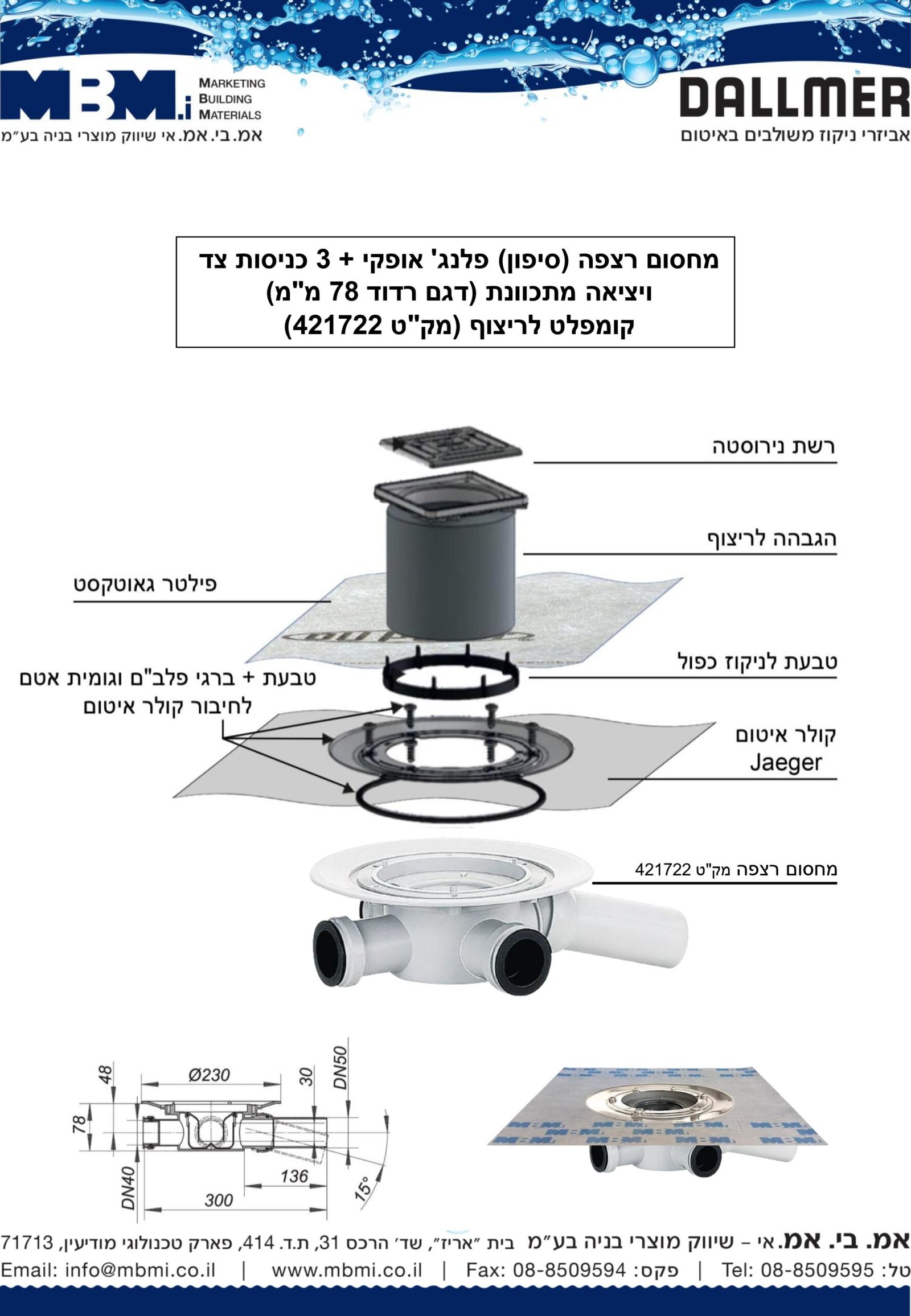

מחסום רצפה (סיפון) פלנג' אופקי + 3 כניסות צד ויציאה מתכוונת דגם (421722) S10

מחסום רצפה (הניקוז הכפול לריצוף) כניסה "4 / יציאה "2  (רדוד)  (3 כניסות צד + יציאה אופקית מתכוונת "2)
FLOOR DRAINS S-10 (SHALLOW) 78MM



מס' קטלוגי 3-421722 "פלנג'" (גוף בלבד)

קולטן מים (מחסום רצפה) לשטח מרוצף. מתאים לחיבור לצנור עם ראש שקוע.


קוטר הקולטן
: כניסה עליונה "4 (110 מ"מ) + 3 כניסות צד בקוטר 40 מ"מ ויציאת צד מתכוונת  מ-°0 ועד °15 מעלות לכל כיוון בקוטר "2 (50 מ"מ).

קולטן זה מומלץ במיוחד כנקז קופסת ביקורת מרכזית באמבטיות,מטבחים, וכן לניקוז אדניות צמחיה מסביב למרפסות.

הפרט כולל מחסום ריח (בצורת פעמון) הניתן לשליפה + סל איסוף פסולת הניתן לניקוי.

ניתן לשלב עם פרט זה מאריך לריצוף (מסדרה 10-S) עם רשת נירוסטה בגודל 100X100 מ"מ (מק"ט 3-510006),
או מאריך לריצוף עם רשת נירוסטה 150X150 מ"מ (מק"ט 3-510051),
כמו כן, מומלץ להשתמש בתושב משפר ניקוז תחתון (מסדרה 10-S) מק"ט 3-495822 במידה והגובה במילוי עד הריצוף מאפשר זאת.
את המאריכים ניתן לקצר או לגביה על פי גובה הריצוף.

למחסומי רצפה בפרויקטים ציבוריים מומלצת רשת נירוסטה עם ברגים למעילה + סל משקעים.

גוף הקולטן: פוליפרופילן קשיח. גובה 78 מ"מ בלבד!

דגם פלנג': צורת צלחת שטוחה, עגולה בקוטר 230 מ"מ, אליה ניתן לחבר ע"י טבעת וברגי נירוסטה יריעות איטום מסוג PVC, EPDM ,JAEGER  ע"פ הצורך לשילוב עם חומרי איטום משחתיים.

כושר קליטה וניקוז: 0.62 ליטר בשניה (ללא ברדס או רשת שטוחה) (נתוני הניקוז מתייחסים למפלס מים בגובה 20 מ"מ מעל המחסום.

מתאים לתקן גרמניה 19599 DIN, 1253 EN ותקן האיכות 9001 ISO.

הערה למתכנן: שים לב לפרופיל הנמוך של גוף המחסום 78 מ"מ בלבד!
