מחסום רצפה כניסה "6 / יציאה "3 (יציאה אנכית) גוף בלבד (דגם 611055)

מחסום רצפה (הניקוז הכפול לריצוף) כניסה "6 / יציאה "3 (יציאה אנכית) גוף בלבד

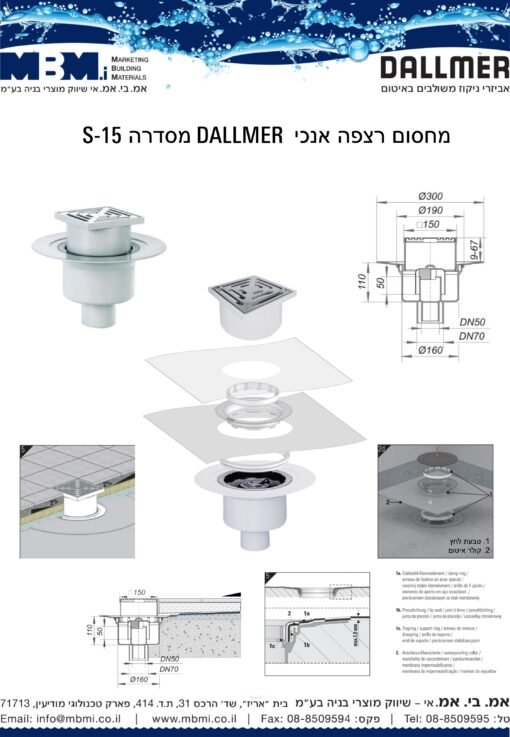

FLOOR DRAINS S-15

מק"ט:  3-611055  123  "פלנג'" (גוף בלבד)

קוטר הקולטן: כניסה עליונה "6 (150 מ"מ) ויציאה אנכית  בקוטר "3 (70 מ"מ) + "2 (50מ"מ).
הפרט כולל מחסום ריח עם חתם מים 50 מ"מ (בצורת פעמון) הניתן לשליפה,
ניתן לשלב עם פרט זה מאריכים לריצוף מסדרה 15-S עם רשתות נירוסטה בגדלים  150X150 מ"מ  או 200X200 מ"מ
את המאריכים ניתן לקצר או להגביה על פי גובה הריצוף.
באזורים ציבוריים, למחסומי רצפה מומלצת רשת נירוסטה עם ברגים לנעילה + סל משקעים.

גוף הקולטן: פוליפרופילן קשיח.

דגם פלנג': צורת צלחת שטוחה, עגולה בקוטר 300 מ"מ, אליה ניתן לחבר ע"י טבעת וברגי נירוסטה יריעות איטום מסוג JAEGER  ,PVCEPDM  ע"פ הצורך לשילוב עם חומרי איטום משחתיים.

כושר קליטה וניקוז:
1.78
ליטר בשניה (DN50)
1.97 ליטר בשניה (DN70)

מתאים לתקן גרמני  19599 DIN 1253 ,EN ותקן האיכות 9001 ISO.

מפרטים להורדה :

PDF DOWNLOAD

DXF: 611055
